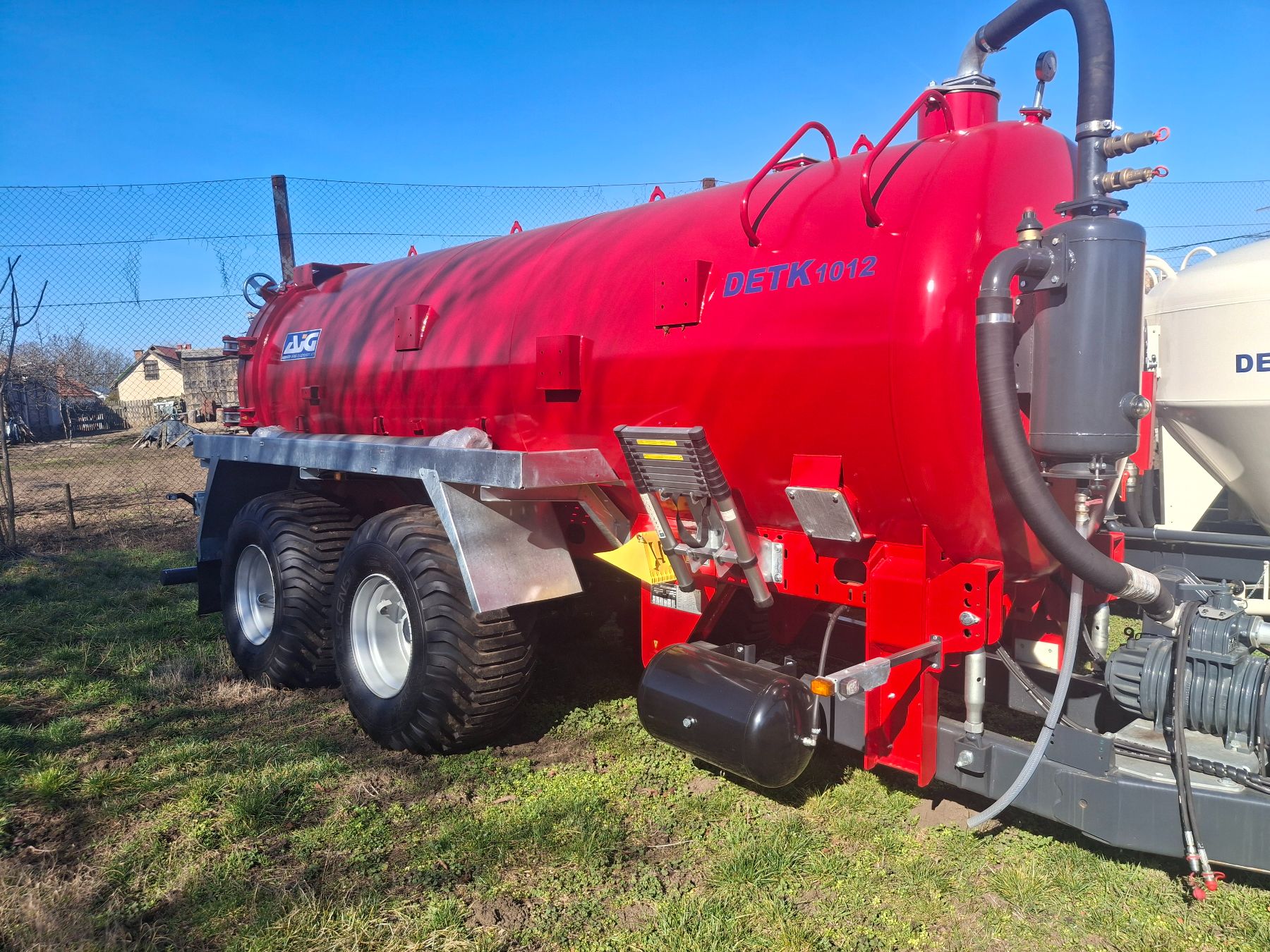

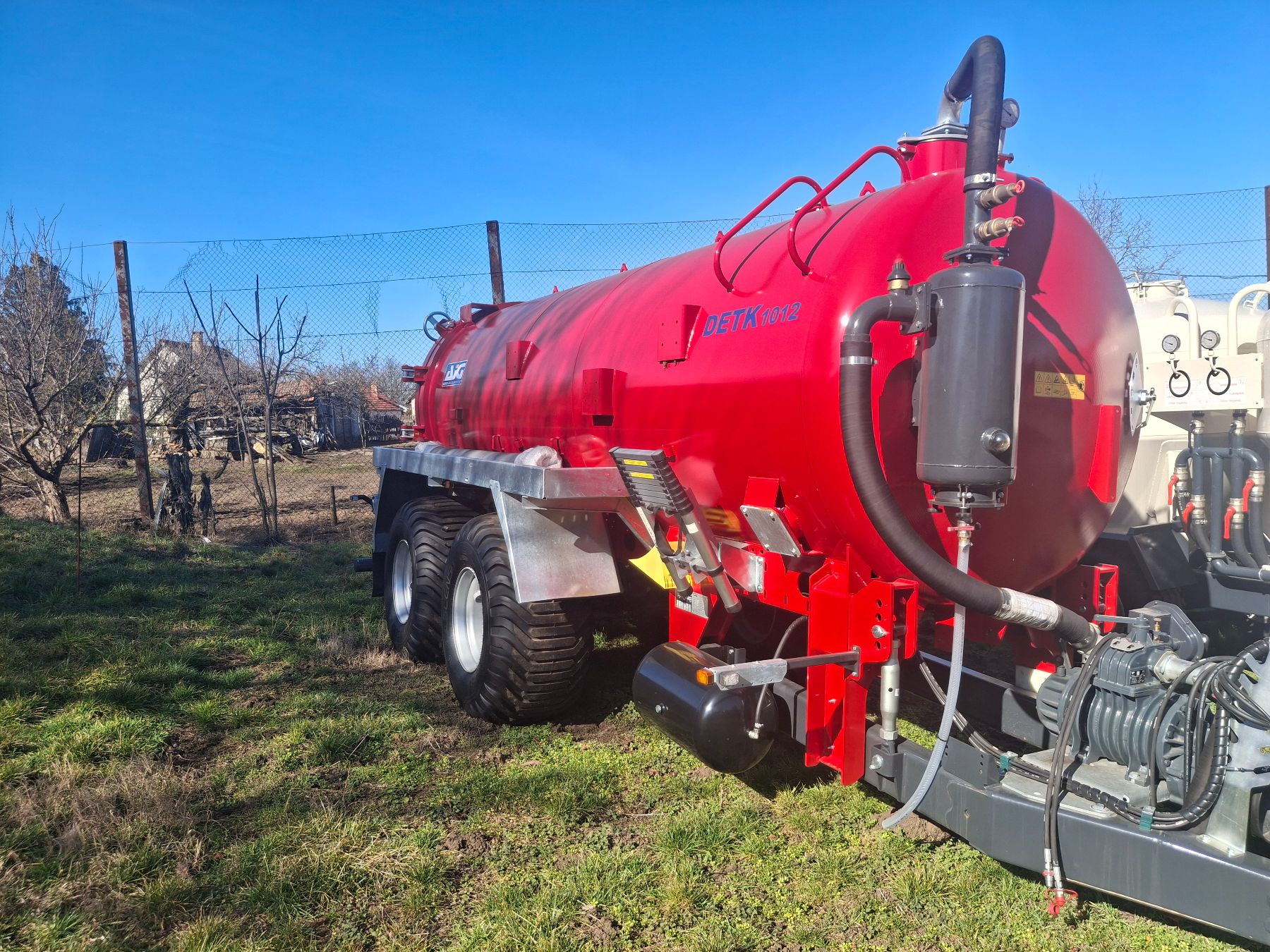

Agrogép DETK 1012

A tartálykocsi alkalmas a legfeljebb 15 % szárazanyagtartalmú hígtrágya, egyéb nem aktívan korrozív folyadékok, víz és vízzel egyenértékű anyagok felszívására, szállítására és ürítésére.

Vontatásukra minden olyan lassú jármű és mezőgazdasági vontató alkalmas, mely által vontatható össztömeg nagyobb, mint a tartálykocsi össztömege, valamint rendelkezik a rotációs kompresszor hajtásához megfelelő teljesítményleadó tengelycsonkkal, kétvezetékes légfékkel, 12 V feszültségű, MSZ 13938 szerinti elektromos dugaszlóaljzattal és hidraulikus elemek működtetéséhez szükséges hidraulika csatalakozás lehetőséggel.

Felszereltség:

• Fékrendszer:

2 vezetékes légfékrendszer alapkivitelben mechanikus fékerőszabályzóval szerelve, opcionálisan rendelhető automatikus (ALB) fékerőszabályzóval amely a tartály telítettségének megfelelően állítja be szükséges fékerőt.

• Futómű:

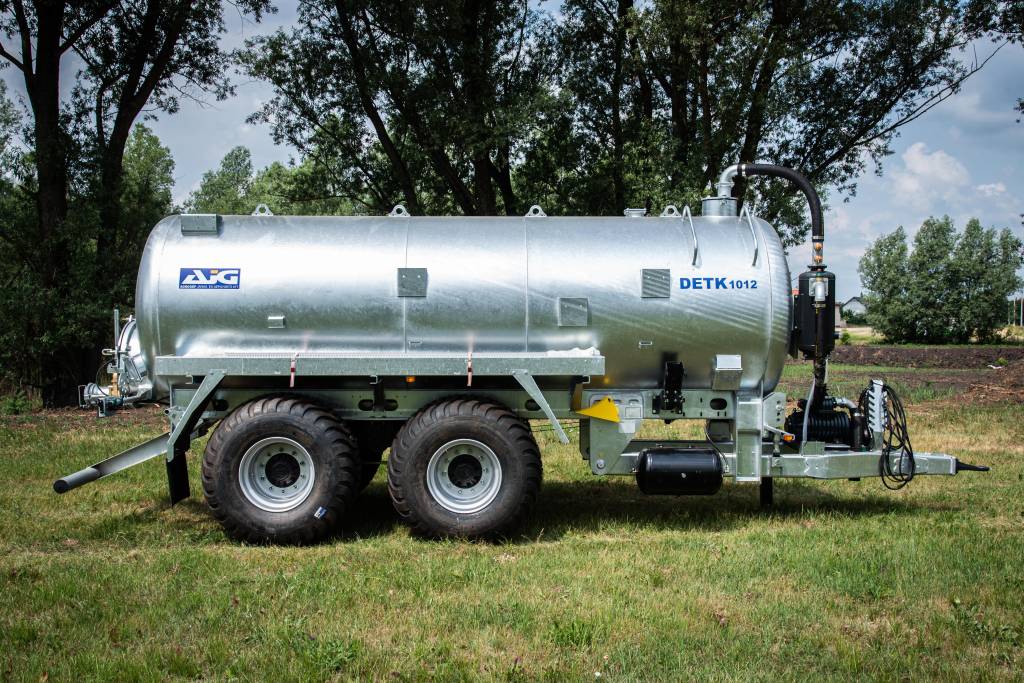

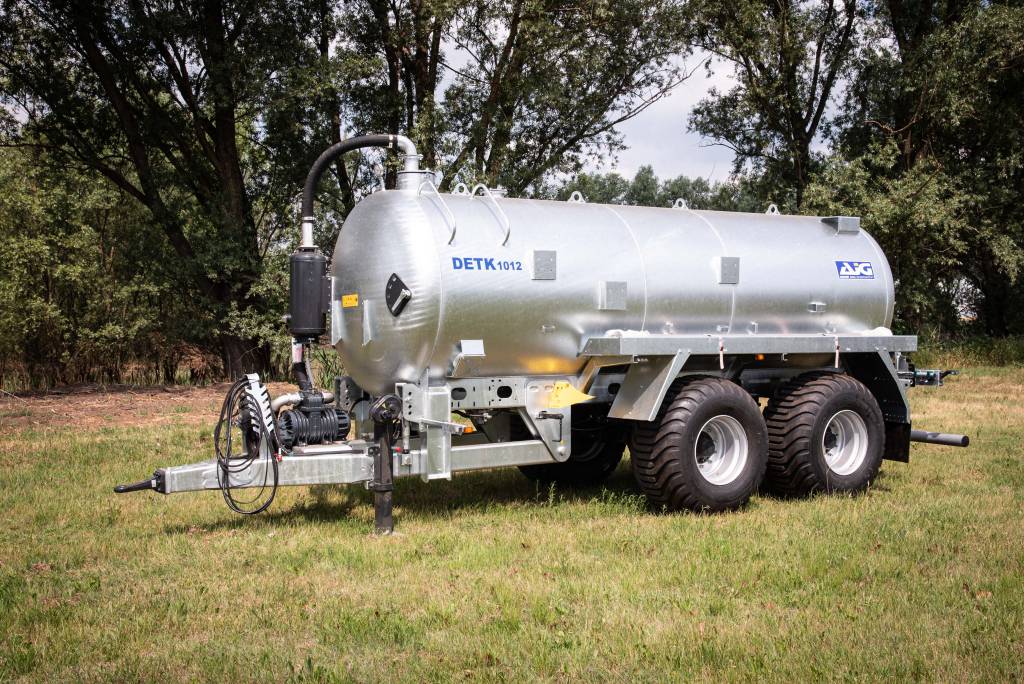

DETK 1012 tartálykocsi esetében rugózott tandem rendszerű, rugózását mellső végükön szemes, hátul csúszólapos féleliptikus laprugókötegek biztosítják. Az egyenletes terheléselosztás és a jobb terepjáró képesség érdekében a rugókötegeket egy-egy kiegyenlítő himba köti össze. A megfelelő vonószem terhelés beállítása érdekében a vonószem és futómű távolsága mechanikusan három pozícióban állítható.

DETK 1016 tartálykocsi egy rugózott boggie aggregáttal van szerelve. A megfelelő vonószem terhelés beállítása érdekében a vonószem és futómű aggregát távolsága mechanikusan több pozícióban állítható.

A boggie aggregát egy univerzális számos járműtípushoz használható, mint pl. tartályos, rakodó kocsis, billenős stb. rugózott tengely egység. A tengelyek közötti nagy kb 300mm elmozdulás miatt nagyon jól alkalmazható terepen történő használatra. ( beépítés típustól függően a tengelyek közötti elmozdulás le van határolva). Kialakításának köszönhetően alacsony karbantartás igénye van. A pótkocsi 20 tonna tengelyterheléssel, 1600mm futómű távolsággal talajkormányzott hátsó tengellyel van szerelve

Gumiabroncs:

A tartálykocsikra alapkivitelben felszerelt gumiabroncs méretet a lenti összefoglaló műszaki táblázat tartalmazza.

Opcionálisan rendelhető gumiabroncsok összefoglaló táblázata:

Vonószerkezet:

A tartálykocsi vonószerkezetét a vonószár alkotja.

A háromszögű vonószár „C” szelvényű tartóihoz hegesztett homloklemezhez csavarkötéssel csatlakozik a vonószem. A vontató traktortól függően ezek különböző kivitelűek lehetnek:

• ø50 mm, toroid furatú, (1500-3000 kg függőleges terhelés),

• gömb ø80 mm méretű vonószem (max. 4000 kg függőleges terhelés), (opció).

A hegesztett vonórúd hátulsó része csapszegeken keresztül csatlakozik a tartály mellső részén kialakított villás fészekbe.

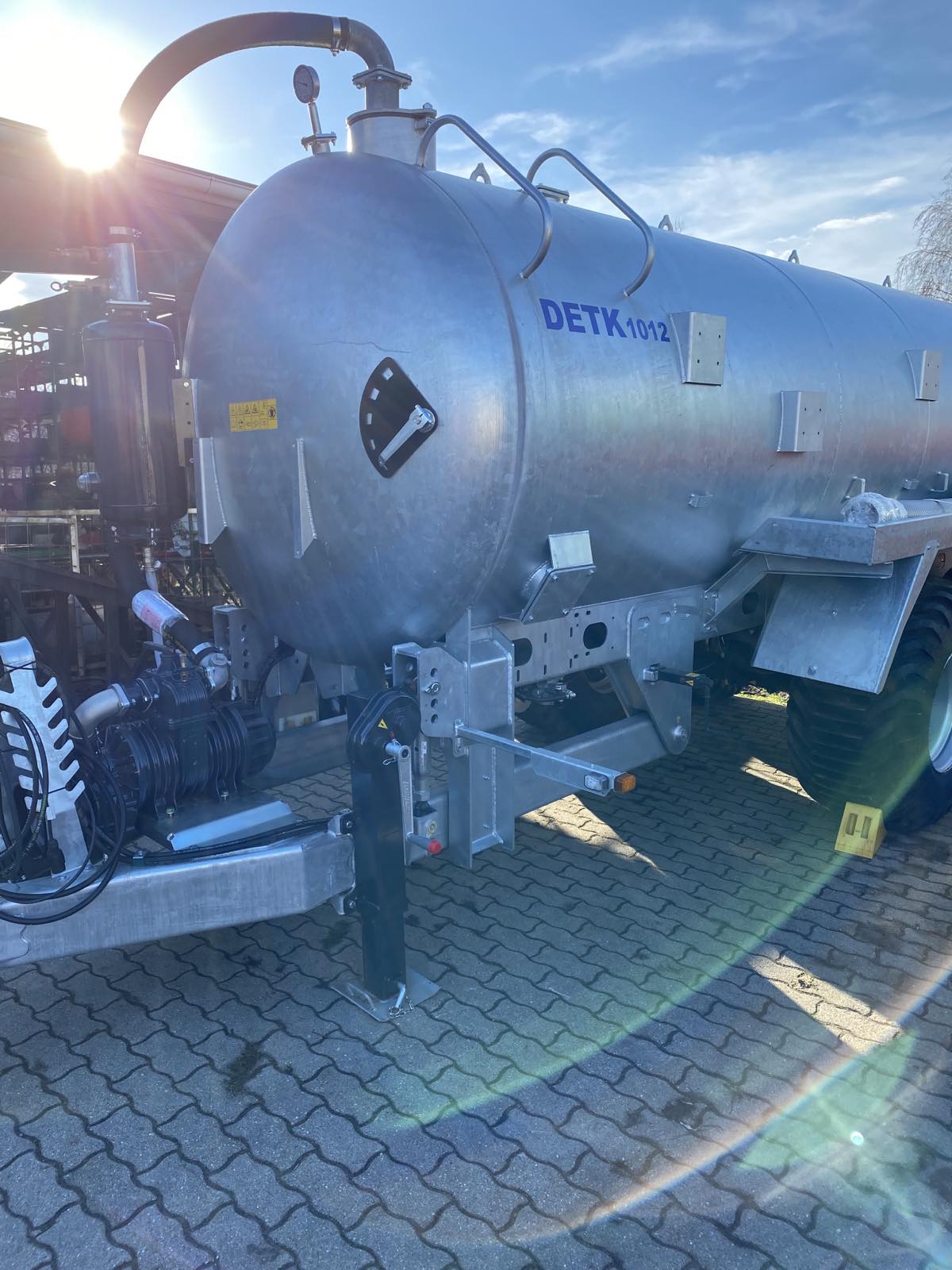

A vonószár végén kialakított furatokok segítségével csatlakozik a tartály mellső részén kialakított villás fészekbe.  A vonószár kitámasztására két fix hosszúságú támasztórúd szolgál, melynek egyik vége a tartályon elhelyezett fülekhez, míg másik vége a vonószáron  elhelyezett fülekhez csapokon keresztül csatlakozik. A fix hosszúságú kitámasztó rúddal a tartályon kialakított többfuratos fülek különböző pozícióival állíthatjuk be kívánt vonószem magasságot.

Opciós megoldásként a vonórúd magassága kettő darab kettősműködésű munkahengerrel állítható. Ebben az esetben a tartály a gyorsabb ürítés érdekébe pár fokkal dönthető..

A hidraulikus vonószár állítás menet közben hidro-akkumulátorok segítségével rugózott támasztórúdként támasztja a vonószárat.

Lekapcsolt helyzetben a vonószem kellő magasságát a vonószár mellső részére szerelt csavarorsós támasztóláb biztosítja.

 Opcióként rendelhető hidraulikus munkahengerrel működtetett támasztólábbal szerelt tartálykocsi.

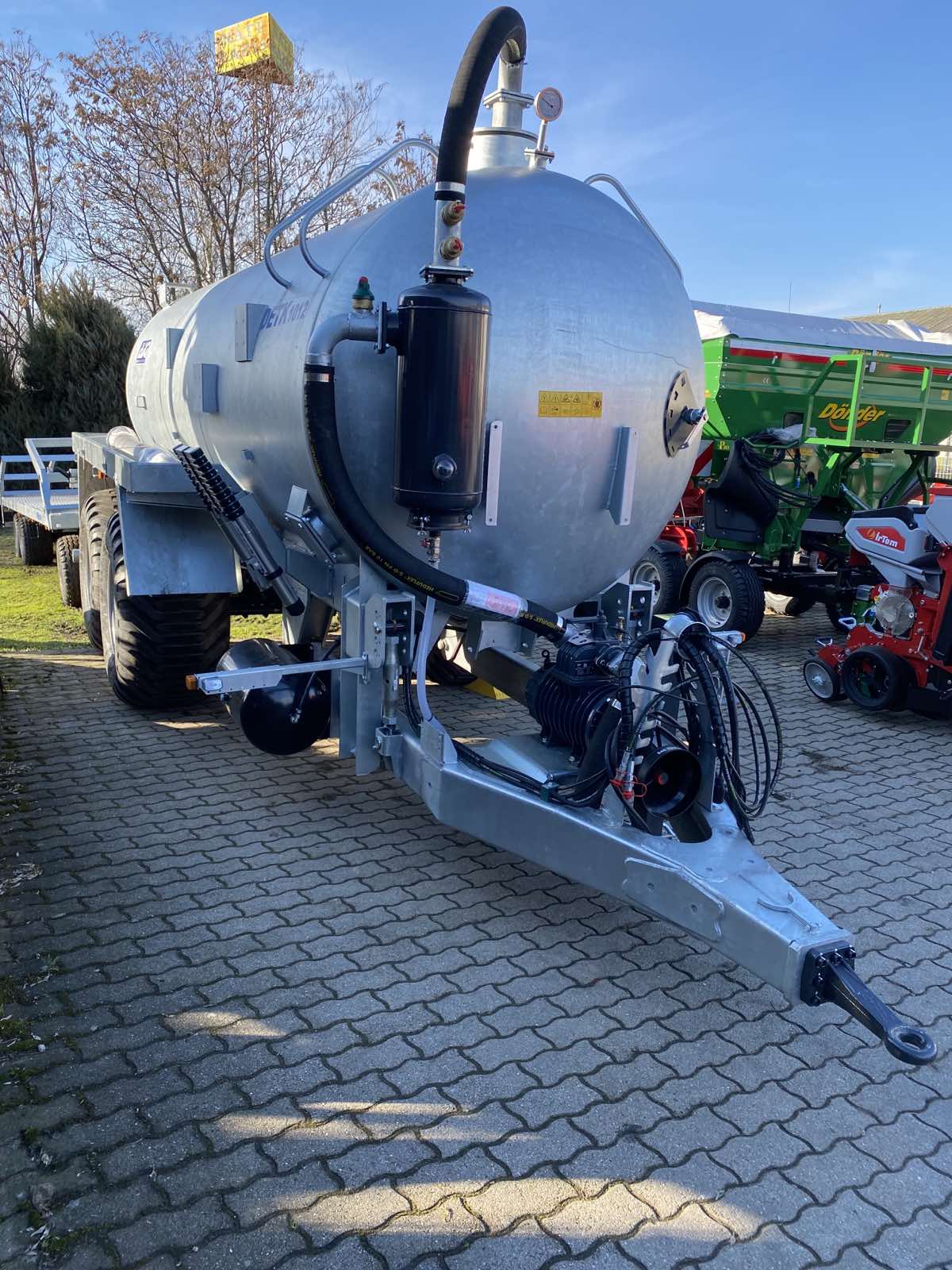

 A vonóháromszögre van szerelve a kardánhajtású kompresszor, illetve annak olajleválasztó edénye.

A vonóháromszögen vannak rögzítve a légfék és hidraulikus rendszer csővezetékei.

Tartály és szerelvényei:

 A hegesztett tartály önhordó kialakítású, így külön alvázra nincs szükség. Az erőbeviteli helyeken - vonószár csatlakozás, futómű bekötése – a tartálypaláston végigfutó hegesztett segédtartó, illetve párnalemezek osztják el a tartálypaláston koncentráltan jelentkező terhelést.

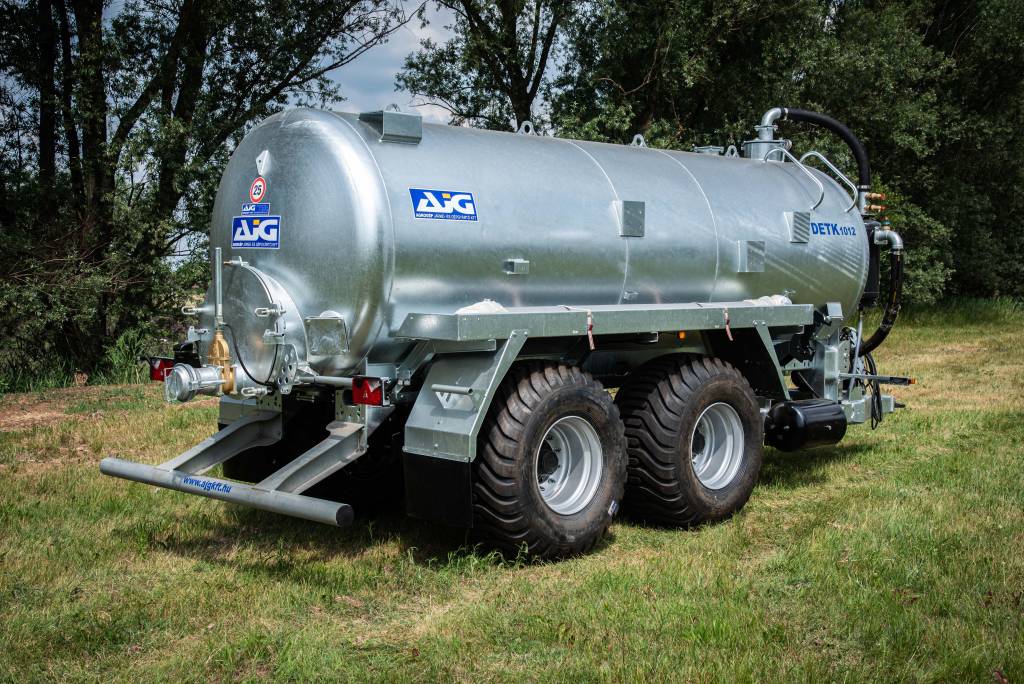

A merevítő gyűrűkkel ellátott tartály palástja hengerelt övlemezekből hegesztett héj, melyet mindkét végén hegesztett sekélydomborítású edényfenekek zárnak le. A hátsó tartályfenéken elhelyezett leszerelhető búvó nyílás található. A tartályon belül hullámtörő vannak szerelve.

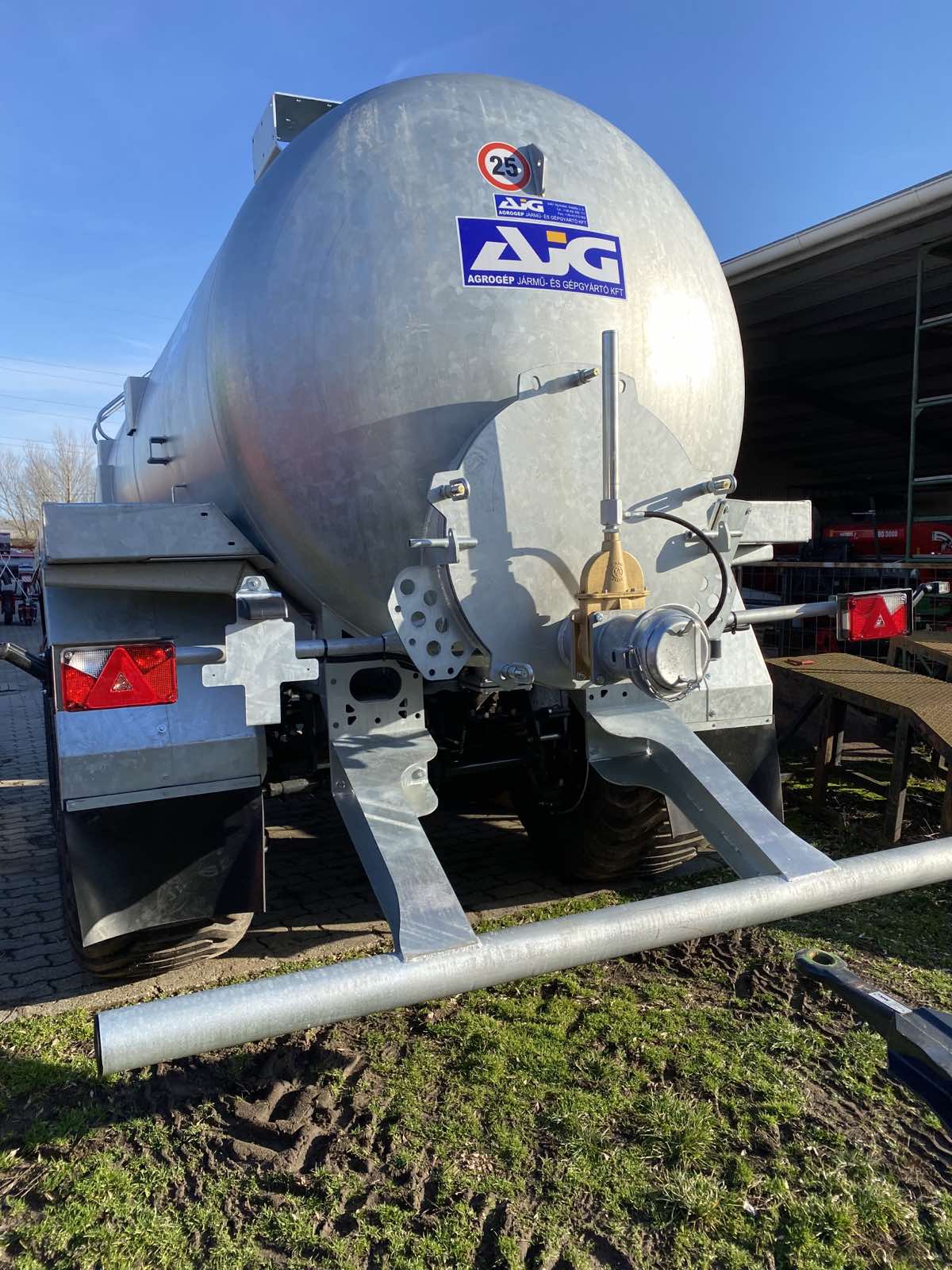

A leszerelhető búvónyílás fedelén van a kifolyócsonk, melyhez kívülről tolózár csatlakozik. A tolózárhoz gyorscsatlakozóval kapcsolható a szívótömlő. Külső szivattyúval történő tartálytöltéshez lett kialakítva a tartály mellső részén található töltőnyílás.

Opcióként a töltőnyílás fedele hidraulikus munkahengerrel nyitható.

A tartály mellső részén van felszerelve a túltöltésgátló labdásszelep.

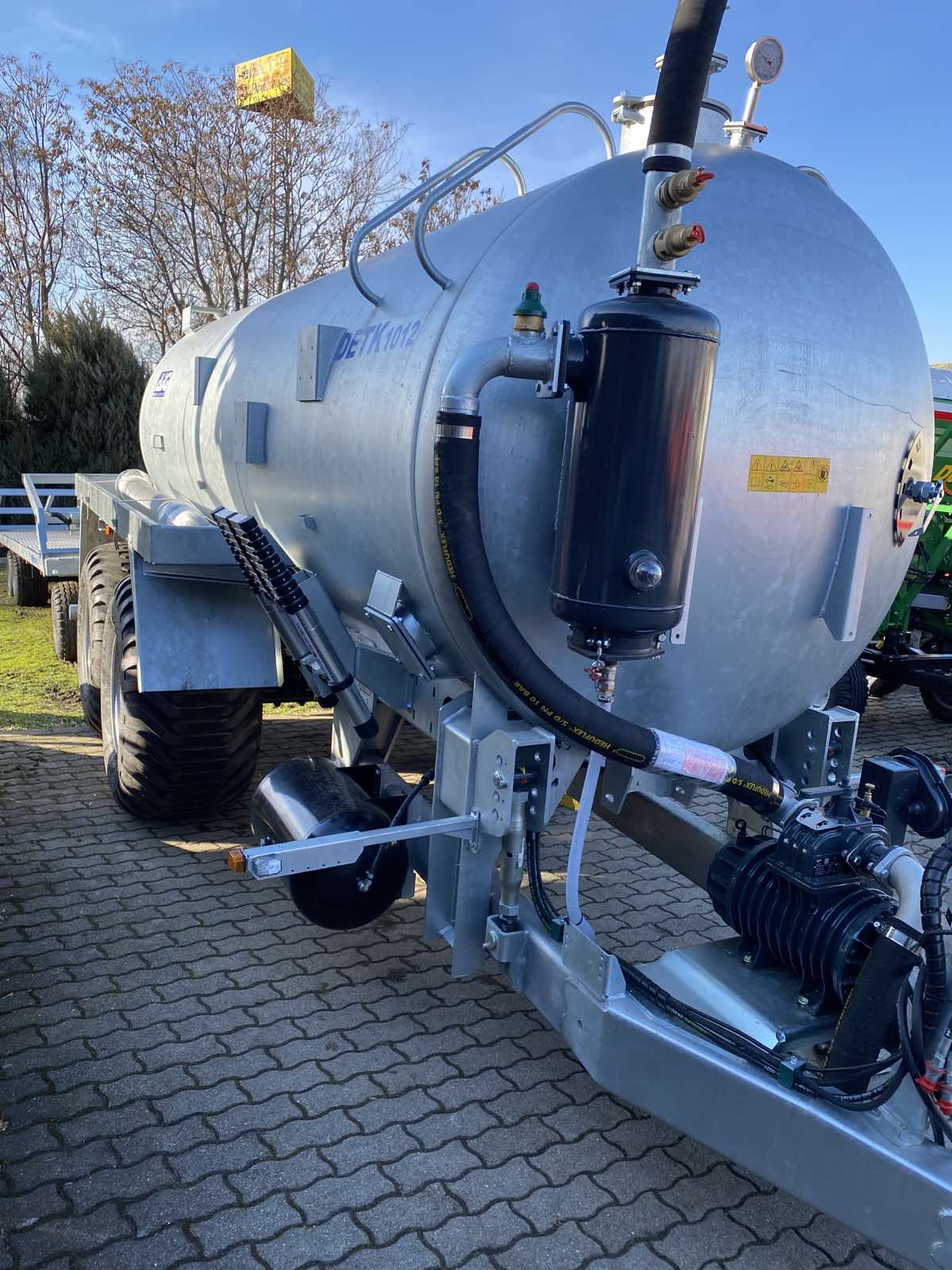

A szívócsőbe egy labdásszeleppel ellátott lecsapató edény került beépítésre, amely a kompresszor védelmét szolgálja.  A tartály telitettségét a mellső tartályfenéken elhelyezett mechanikus töltésjelző mutatja.

Feltöltő, ill ürítőkopresszor:

 JUROP gyártmányú, a műszaki összefoglaló táblázat a felszerelhető típusokat tartalmazza.

Felületkezelés:

A tartálytest és a vonószár is kívül-belül tűzihorganyzott.
